水冷壁防磨格栅经纬网格智链合金导流板的防淬火弯曲_水冷壁防磨

爱链说，只说直话。

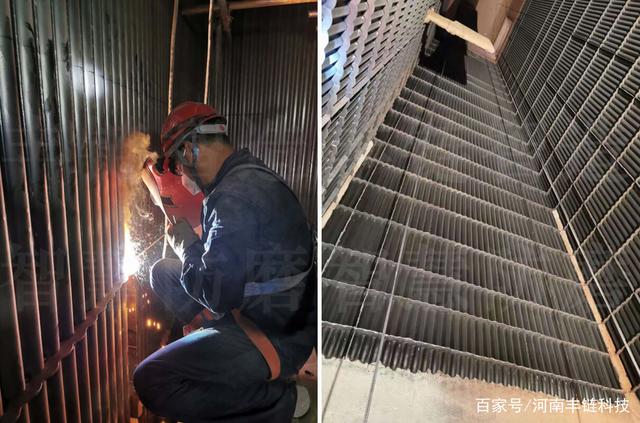

循环流化床锅炉水冷壁防磨格栅经纬网格结构装置的合金导流板，为了保障导流板焊接后的长周期高温下应用，在整个铸造工艺流程，对各个细节都有着严谨的要求。

其中由于智链合金导流板的工艺要求，板体要求平整不能有侧弯曲，由此防止淬火弯曲也是重点。

淬火弯曲是在加热和淬火的冷却中发生的。加热中发生的是下垂弯曲，冷却中发生弯曲的原因是冷却不均匀。冷却速度越快，越容易使冷却不均匀，因此水冷最容易发生淬火弯曲，其次按油、热浴、空冷却的顺序逐渐减少。

即使用同样的方法冷却，冷却速度越快越容易造成冷却不均匀，从而容易引起淬火弯曲。也就是水淬的淬火弯曲最大，其次顺序是油淬、热浴淬火，空气冷却。其中空气冷却的淬火弯曲最小。这是因为零件在气体中冷却比在液体中冷却容易均匀，所以弯曲变形小。

在油等液体中冷却时，冷却过程通常有三个阶段，(I) 蒸汽膜阶段，( II )沸腾阶段;( III )对流阶段，也可以说，在冷却速度上有快慢之分。影响淬火硬化的是沸腾阶段的开始温度(特征温度在600℃+)，这个突然变化还会产生淬火弯曲。而气体冷却没有上述三个阶段(例如空冷.吹风冷、液氮冷)，所以其淬火变形较小。

而在淬火前一瞬间使淬火液呈静止状态然后再淬火，这往往对防止淬火弯曲有效。

此外，若把油温提高(通常是60~80C )到150~ 170C进行热浴淬火(例如分级淬火)，则淬火变形非常轻微。

如何防止淬火弯曲？首先要把淬火零件内部潜伏的残余应力消除掉。由于机械加工而产生的加工应力，需要用消除应力退火法(500~ 650）度再缓慢冷却将其消除。其次,为防止零件因自重下垂而发生变形，要注意零件在炉内的放置方法，严格执行垂直吊挂法;当水平放置时，支撑点的跨度要小于热处理件直径的三倍。然而，不管怎么说，防止淬火弯曲的关键在于均匀冷却。在冷却方法中，喷液冷却及喷水冷却中的快速冷却比浸淬冷却更有效。当用浸淬冷却时，必须注意淬火液的搅拌方法和流速等。
